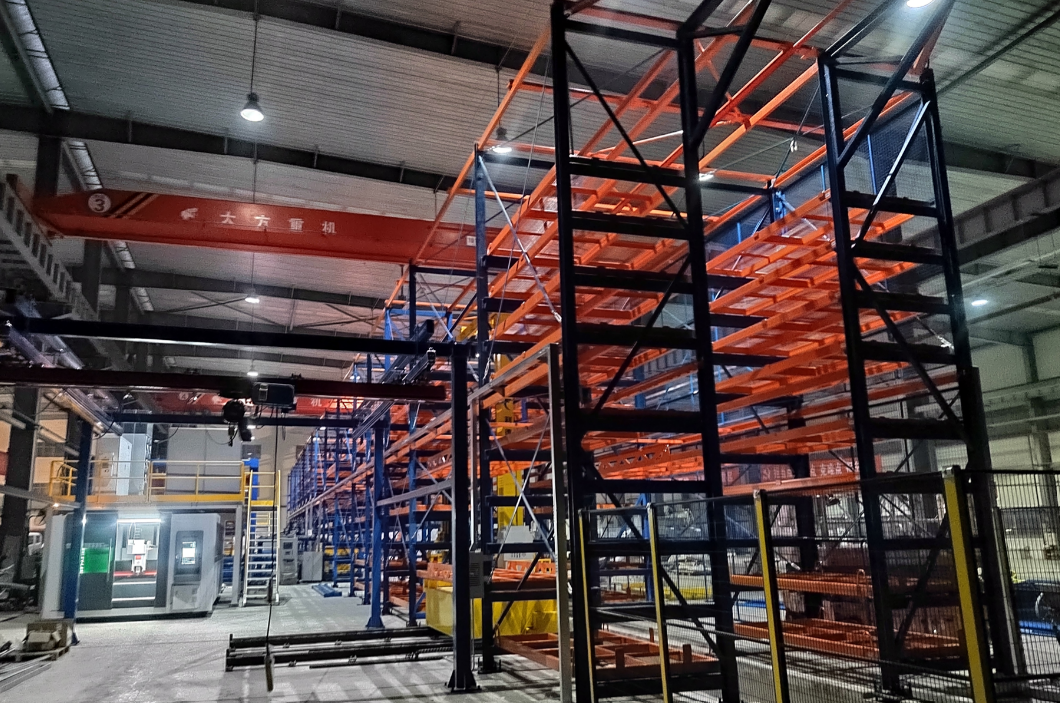

自动化立体仓库是现代智能仓储体系的核心载体，凭借高密度存储、自动出入库、24 小时不间断作业的优势，广泛应用于新能源、汽车零部件、医药、冷链、电商原料仓等行业。巷道堆垛机作为立体库的核心执行设备，沿巷道轨道实现行走、载货台升降、货叉伸缩三维运动，完成托盘、料箱的高层自动存取。

堆垛机高速运行过程中，行走、升降、货叉轴需要同步响应 PLC 指令，一旦通讯出现抖动、延迟、丢包，极易发生定位偏差、动作失控、安全联锁误触发，直接造成设备碰撞、货物损坏乃至产线停机。随着立体库出入库吞吐需求持续提升，堆垛机对工业网络提出严苛要求：低且稳定的报文延时、高抗干扰、长时间运行无断连，保障高速运动控制的可靠性。

工艺流程

巷道堆垛机配合立体库 WMS/WCS 系统完成全自动化出入库流程：

任务下发：WCS 接收仓储管理系统 WMS 出入库任务，下发至堆垛机主控 PLC；

定位寻址：堆垛机行走轴沿巷道轨道高速移动，同时载货台升降轴运行，读取条码 / 激光测距信号，定位至目标货位；

货叉存取：到达目标位置后，货叉执行伸叉、托举、缩叉动作，完成货物存入或取出；

任务回传：动作完成后，设备状态、位置信息、故障代码实时上传 PLC 与上层 WCS；

循环作业：完成单次任务后，接收下一条出入库指令，持续循环执行存取作业。

整套运动控制逻辑依赖工业实时网络传输指令与反馈信号，行走、升降、货叉多轴同步、安全急停、位置采集数据均通过网络交互，网络质量直接决定堆垛机运行效率与安全。

项目挑战

实时运动控制对通讯性能要求严苛：堆垛机多轴联动控制，要求报文延时稳定至微秒级，网络不能出现随机抖动、丢包现象。一旦通讯延迟波动过大，会造成轴同步失效、定位不准，出现货叉冲位、货物磕碰风险。

主控为西门子 S7‑1500 PLC，PROFINET 实时通讯兼容性要求高：整套堆垛机控制系统基于 S7‑1500 搭建，运动控制、安全信号均依托 PROFINET 协议传输，需要交换机完美适配 PROFINET 实时帧，保障 IRT/RT 通讯优先级调度，不抢占控制报文带宽。

狭小机载空间，对设备稳定性要求高：交换机需要直接安装在堆垛机机载控制柜内，空间紧凑，伴随设备持续振动，对交换机的抗振动性能、电磁干扰性要求高。

解决方案

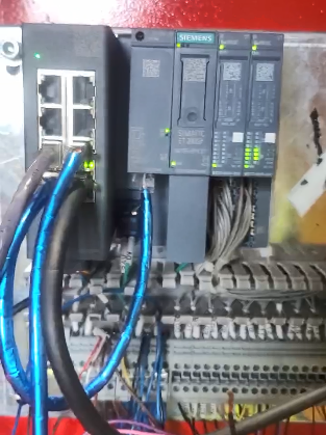

项目采用西门子 S7‑1500 PLC + 明达 MLX1008PN PROFINET 工业交换机架构，MLX1008PN 作为机载工业交换机，部署于堆垛机机载控制柜内，搭建 PROFINET 实时控制网络，承载堆垛机行走、升降、货叉驱动、传感器、安全模块与主 PLC 之间的实时通讯。

系统架构

主控层：西门子 S7‑1500 PLC，作为堆垛机主控制器，负责运动控制逻辑、安全联锁、任务解析；

网络层：明达 MLX1008PN 8 口 PROFINET 工业交换机，机载就近部署，接入伺服驱动器、编码器、激光测距、安全 IO 模块；

通讯链路：PROFINET 实时总线，MLX1008PN 支持 PROFINET RT 实时报文调度，保障运动控制报文优先转发；

上层对接：PLC 将堆垛机位置、任务状态、设备故障信息上传至 WCS/WMS 仓储调度系统，实现任务监控与数据采集。

应用成效

MLX1008PN 实现微秒级稳定报文转发，消除通讯抖动、丢包隐患，行走、升降、货叉三轴同步控制稳定，堆垛机定位精度达标，有效规避货叉碰撞、货物损坏等安全风险；与西门子 S7‑1500 PLC 原生适配，PROFINET 网络配置简单，上线调试效率提升，减少现场网络排查工作量，项目按期交付；工业级抗振、抗干扰设计，适配堆垛机机载 24h 持续作业，上线至今网络链路稳定无偶发断连，大幅减少立体库因网络故障造成的停机损失，保障仓储出入库吞吐能力。
