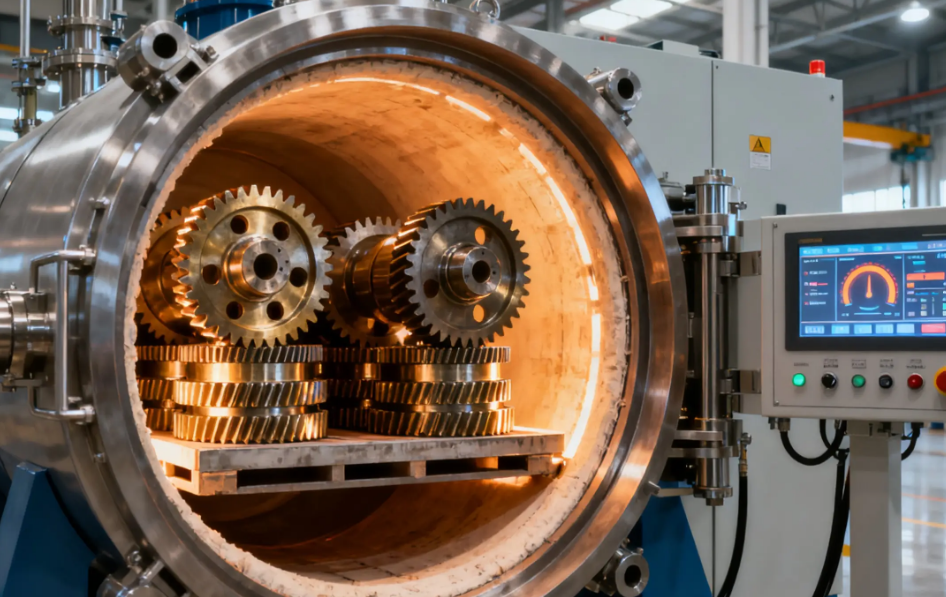

热处理是高端装备零部件制造的核心工序，通过淬火、回火、渗碳、保温冷却等工艺改变金属金相组织，直接决定工件强度、硬度、疲劳寿命与尺寸稳定性，广泛应用于工程机械、汽车零部件、轨道交通紧固件、模具等领域。

当前热处理车间普遍呈现炉体点位分散、现场工况恶劣的特点：高温辐射、粉尘大、大功率加热电源与风机带来强电磁干扰；一条产线包含多台热处理炉、淬火槽、气氛调节单元、输送机构，大量热电偶、压力、氧探头、电磁阀、限位开关分布在炉区、冷却区、上下料工位。传统集中式控制柜方案需要长距离大量拉线，施工周期长、线缆成本高，长距离模拟量信号极易受干扰漂移，造成炉温采集不准、工艺曲线失真，进而产生工件报废。

随着国内高端制造推进，热处理行业正在向数字化工艺追溯、连续稳定生产、国产工控替代转型，对控制系统提出新要求：多点位分布式采集、强抗干扰、实时通讯、支持冗余架构、模块免停机维护，兼顾项目施工成本与后期运维便捷性。

工艺流程

本项目为连续式网带热处理生产线，面向结构件淬火 + 回火热处理，整套产线划分为上料、预热、高温加热、保温渗碳、淬火冷却、清洗、回火、下料八大工段。

上料工段：工件输送到位检测、物料扫码，将工件批次信息绑定至工艺配方；

预热与高温加热：多段炉膛分区控温，热电偶采集炉内多点温度，调节加热功率、保护气氛流量，维持炉内碳势；

保温渗碳：按预设工艺曲线进行恒温保温，实时采集残氧、炉压信号，自动调节甲醇、丙烷气氛阀门，实现碳势闭环控制；

淬火冷却：工件进入淬火槽，采集油温、液位、搅拌泵状态，控制油冷 / 水冷电磁阀，管控冷却速率；

清洗与回火：清洗喷淋控制，回火炉分段恒温保温，二次温度采集；

下料工段：工件出料检测、分拣、工艺数据归档，完成全流程数据追溯。

整条产线涉及大量数字量 DI/DO（限位、急停、泵阀启停、故障报警）、模拟量 AI/AO（温度、压力、流量、碳势），各炉体、冷却槽信号点位沿产线长距离分散布置，需要集中 PLC 统一调度，各工段就地采集控制。

项目挑战

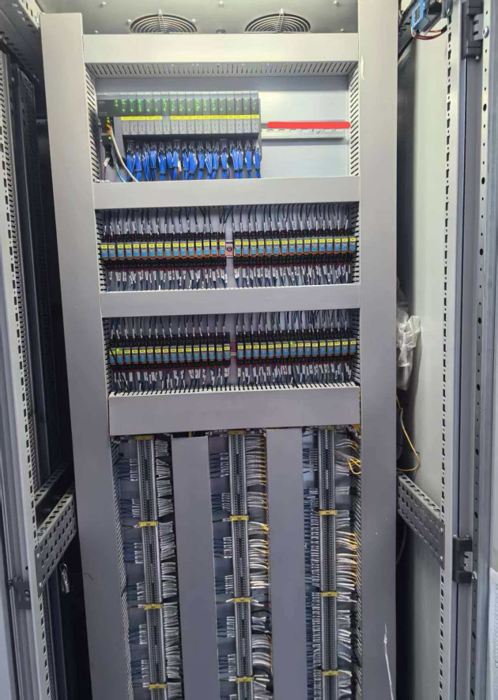

点位分散，布线工程量大：多台热处理炉、淬火槽沿车间一字排布，传感器与执行器分布在数十米产线上，集中控制柜方案需要把所有信号拉回中控柜，线缆数量庞大、施工周期长，线缆敷设成本高。

现场环境恶劣，信号抗干扰要求高：大功率加热元件、风机变频器产生强电磁干扰，长距离模拟量测温信号易漂移失真，炉温、碳势采集不准，直接造成工件热处理质量波动。

系统连续运行，不能随意停机维护：热处理炉属于连续生产设备，停炉升温成本极高，传统 IO 模块故障时需要停机更换模块，会造成整线停产、工件报废。

系统扩展与兼容性需求：项目预留后期新增炉台、增加测温点位的扩容需求；主控采用西门子 S7-1500 冗余 PLC，需要支持 PROFINET S2 级冗余总线，保障高可靠性连续生产。

解决方案

项目采用西门子 S7‑1500 冗余 PLC + 明达智控 MR30 系列 PROFINET 分布式 IO方案，在各炉体、淬火槽就地设置 MR30 远程 IO 分站，就近接入现场传感器与执行机构，通过 PROFINET 工业总线接入中控冗余 PLC，替代传统集中式 IO 布线架构。

系统架构

中控层：S7‑1500 冗余 PLC，作为主控制器，运行热处理工艺配方、PID 闭环、设备安全联锁；

现场分站：沿产线分布部署多套 MR30 远程 IO 站，选用 MR30‑FBC‑PN PROFINET 总线耦合器，单耦合器最多可扩展 31 个 IO 模块，自由组合 DI/DO/AI/AO、RTD 测温模块；

现场信号：MR30 分站就近采集热电偶温度、炉压、气氛流量、氧探头模拟量信号；采集输送限位、急停、泵、阀门状态数字量信号；输出信号控制加热、电磁阀、输送电机执行机构；

通讯：PROFINET 总线，支持 MRP 介质冗余，满足 S2 级 PLC 冗余架构，实时周期控制，过程数据周期可低至毫秒级；

上层对接：PLC 数据上传 SCADA 画面与 MES 系统，记录每一批次工件完整热处理曲线，实现工艺追溯。

应用成效

布线成本与施工周期显著降低：相比传统集中 IO 方案，现场信号线缆用量减少约 65%，减少桥架敷设工作量，现场布线、接线调试周期缩短，项目整体落地效率提升。

信号采集稳定，热处理产品良率提升：短距离本地采集 + 模块隔离抗干扰，炉温、碳势采集精度稳定，消除长距离传输信号漂移问题，工艺曲线控制一致性提升，工件热处理不合格率明显下降。

运维便捷，停机损失大幅减少：MR30 支持模块热插拔，局部 IO 故障可在线维护，无需停炉降温；模块自带丰富远程诊断，中控即可查看分站、通道故障信息，快速定位问题，缩短故障排查时间。

系统扩展性强，适配车间技改扩容：MR30 单站最大支持 31 个模块，后期新增炉膛、增加测温点位时，直接在原有分站扩展模块或新增 MR30 分站即可，无需大规模改造中控柜。

国产替代降本：采用明达智控 MR30 分布式 IO 替代进口远程 IO，在同等性能、兼容西门子冗余 PLC 前提下，降低硬件采购成本。
