随着新能源产业规模化爆发，锂电池PACK作为新能源汽车、储能设备的核心载体，其生产效率、一致性与安全性直接决定产品竞争力，全自动化、智能化生产已成为行业发展必然趋势。本文以某锂电池PACK智能化产线升级项目为背景，详细阐述MR30分布式IO与西门子1500系列PLC、HMI、伺服系统、变频系统等设备的协同应用，介绍其在产线各工艺环节的具体部署方式，分析该方案为客户带来的生产效率、成本控制、运维管理等多方面收益，为锂电池PACK产线的自动化升级提供可借鉴的实践参考。

项目背景

某新能源科技企业专注于锂电池PACK的研发与生产，产品广泛应用于新能源乘用车、商用车及大型储能电站，原有产线为半自动化模式，主要依赖人工操作配合单机设备完成生产。为实现产线自动化、智能化升级，该企业决定引入MR30系列分布式IO系统，结合西门子1500系列PLC、HMI、伺服系统、变频系统等设备，构建一套高效、稳定、柔性的锂电池PACK自动化生产控制系统，全面提升产线生产效率、产品良率及运维便捷性，适配多规格产品生产需求，增强企业市场竞争力。

工艺介绍

本次升级的锂电池PACK产线涵盖电芯预处理、模组组装、PACK集成、成品测试四大核心工序，全流程实现自动化控制，各工序衔接紧密，依托各类自动化设备与检测元件，确保生产精度与产品一致性，具体工艺包括：

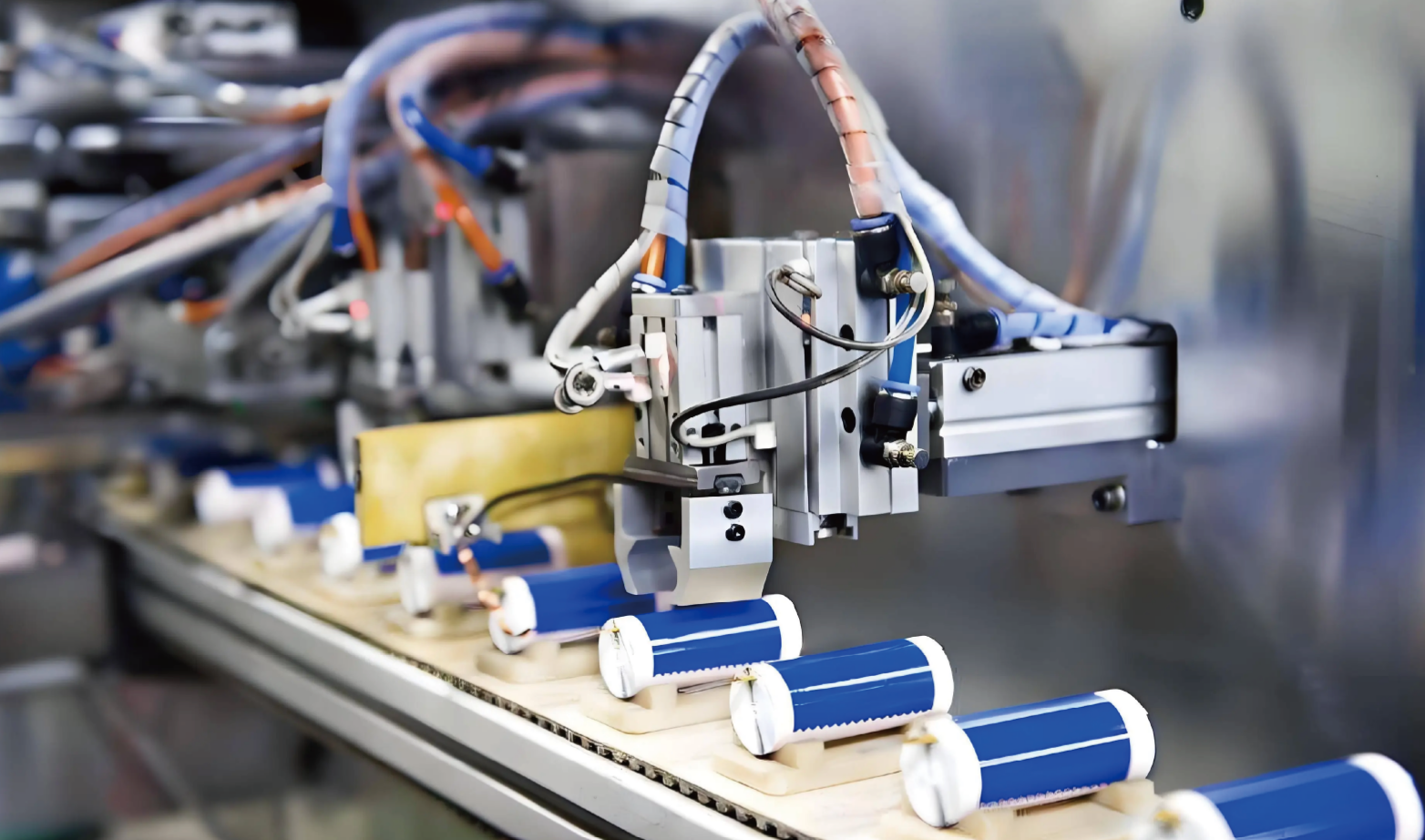

电芯预处理：完成电芯的自动上料、扫码绑定、OCV/IR测试分选、极性检测与激光清洗。通过六轴机器人配合高清视觉定位系统，完成电芯拆包、精准抓取与上料；光电传感器实时检测电芯到位情况，气缸开关控制机械手抓取动作的启停；OCV/IR测试设备采集电芯电压、内阻等电流信号；激光清洗设备去除电芯极柱氧化层，为后续焊接做准备，变频系统调节激光清洗设备的运行速度，确保清洗效果稳定。

模组组装：该环节实现电芯堆叠、端板/隔板安装、预压捆扎、激光焊接及CCS集成。伺服系统控制机器人按串/并联方案精准堆叠电芯，压力闭环控制确保电芯间隙均匀；气缸开关反馈端板、隔板的安装到位信号，电磁阀控制涂胶设备完成结构胶涂抹；预压捆扎设备通过变频系统调节压力与转速，实现电芯紧密固定；激光焊接设备配合视觉跟踪技术，实时校正焊接位置，解决虚焊、漏焊等痛点；CCS集成环节中，光电传感器检测汇流排、采样线的安装位置，确保装配精准。

PACK集成：将模组、BMS（电池管理系统）、高压部件、外壳等集成组装为完整电池包。AGV转运设备将模组精准送入PACK箱体，伺服系统控制螺栓紧固设备完成模组固定；光电传感器检测BMS主板、高压线束的安装到位情况，气缸开关控制上盖吊装与密封动作；电磁阀控制涂胶设备在箱体密封面定量涂胶，确保密封性能；变频系统调节AGV运行速度与螺栓紧固设备的转速，实现高效装配。

成品测试与下线工序：成品测试涵盖电气性能测试、气密性测试、热管理测试，合格后完成贴标、包装与入库。测试设备采集电池包的绝缘电阻、充放电电流等信号；报警指示灯实时反馈测试状态，不合格品触发报警，便于工作人员及时处理；变频系统调节测试设备的运行参数，适配不同规格电池包的测试需求；测试合格后，机器人完成贴标与包装，AGV将成品送入立体仓库，实现全流程闭环生产。

MR30分布式IO应用方式

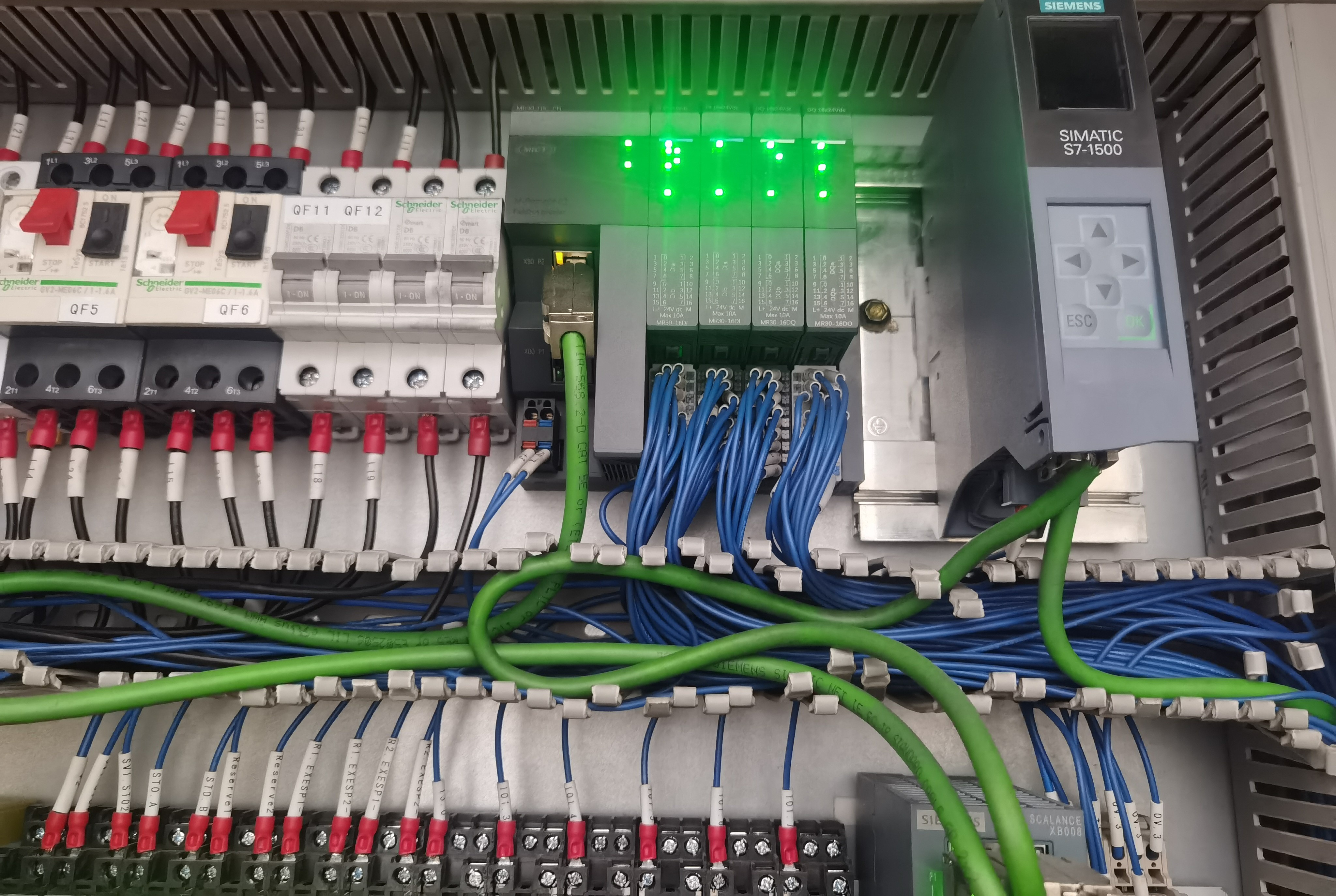

本次项目中，MR30分布式IO作为产线信号采集与指令执行的核心枢纽，与西门子1500系列PLC、HMI、伺服系统、变频系统等设备深度协同，采用ProfiNet总线通讯方式，构建分布式控制网络，根据产线各工序的设备分布特点，分区域部署MR30分布式IO模块，实现信号的就近采集与指令的快速执行，具体应用方式包括：

信号采集

数字量输入模块采集光电传感器、气缸开关的开关信号，模拟量输入模块采集测试设备、伺服系统、压力传感器、AGV、涂胶设备等电流、压力、速度等信号，将采集到的信号实时传输至西门子1500 PLC。

执行控制

数字量输出模块驱动电磁阀、报警指示灯等。模拟量输出模块调节变频系统的频率，控制激光清洗设备的运行速度；调节伺服系统的转速与扭矩、变频系统的运行参数，确保模组组装的一致性与稳定性；调节变频系统的频率，控制AGV运行速度与螺栓紧固设备的转速，实现PACK集成的高效协同，适配不同规格成品的测试需求，确保测试数据精准可靠。

客户收益

MR30分布式IO与西门子1500系列PLC、HMI、伺服系统等设备的协同应用，彻底解决了原有产线的痛点，为客户带来了显著的经济效益与管理效益。

MR30分布式IO实现了信号的就近采集与指令的快速执行，解决了传统集中式IO信号传输延迟、衰减的问题，配合西门子1500 PLC的高速运算能力，使产线各设备的协同性显著提升。产品采用模块化设计支持带电热插拔功能，维修时无需停机，有效减少了停机损失，设备故障率降低70%；采用LVDS高速背板总线，抗干扰能力强；同时，所有IO模块通过CE权威认证，运行可靠性高，保障了产线的连续性生产。
