中药煎药机作为中药制剂自动化生产的核心设备，其对温度、压力、煎煮时间等工艺参数的控制精度及系统运行稳定性要求极高。某中药饮片生产企业为升级传统煎药设备的控制系统，引入 MR30 分布式 IO模块，实现了煎药全流程参数的实时采集与精准控制。该方案不仅提升了煎药工艺的稳定性与中药汤剂的质量一致性，还简化了设备布线与维护流程，降低了生产运营成本，为中药煎药设备的智能化升级提供了高效可靠的控制解决方案。​

项目工艺​

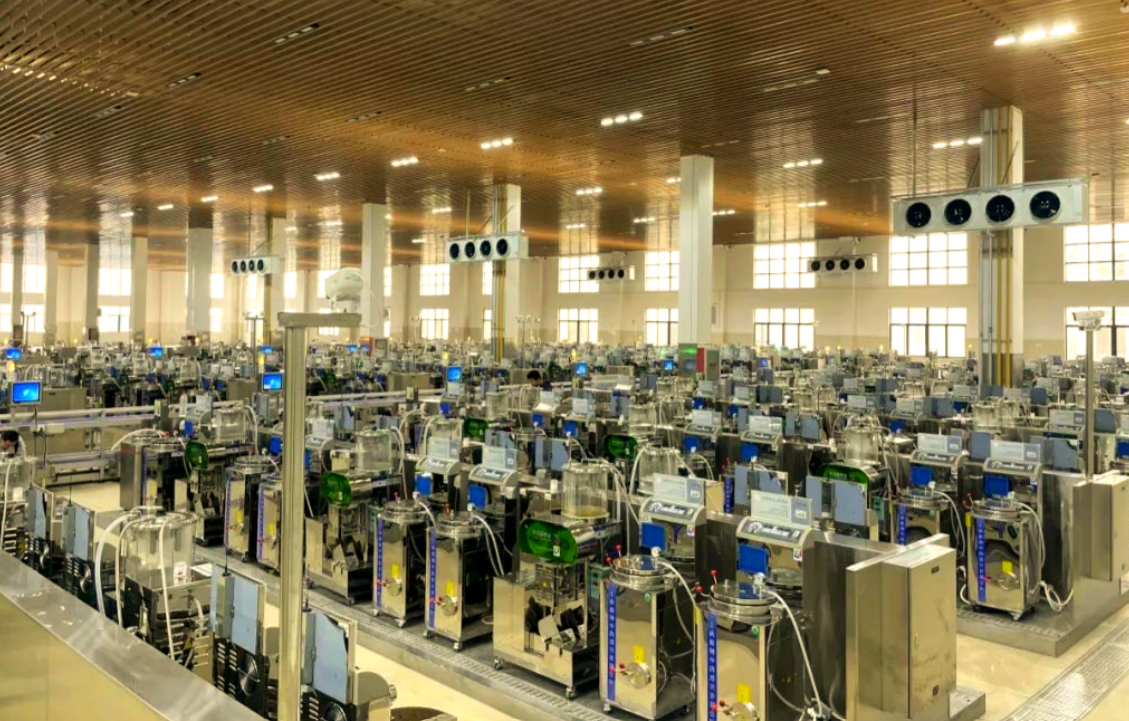

本项目所升级的全自动中药煎药机生产线，遵循传统中药煎煮理论与现代制药规范，涵盖从药材预处理到汤剂成品灌装的全流程，各工序对参数控制的精准性直接影响汤剂药效，具体工艺环节如下：​

药材投料与预处理：经炮制后的中药饮片通过自动上料装置按处方配比输送至煎药罐，上料过程中需通过称重传感器精准控制各味药材的投料量。同时，煎药罐配备清洗装置，在投料前对罐内进行自动清洗，确保无交叉污染，清洗完成后通过液位传感器确认罐内无残留积水。​

加水与浸泡：根据药材总量及特性，自动加水系统按照预设的液料比向煎药罐内注入纯化水，液位传感器实时监测加水量，达到设定值后自动停止加水。随后进入浸泡阶段，浸泡时间根据药材质地设定为 20-60 分钟，期间通过温度传感器监测环境温度，确保浸泡条件稳定。​

煎煮：浸泡完成后，煎药罐底部的加热装置启动，采用分段加热模式。先以大火（高温）将药液快速煮沸，温度传感器监测药液温度达到 100℃时，自动切换为小火维持微沸状态。煎煮过程中，压力传感器实时监测罐内压力，搅拌装置按照设定转速间歇性搅拌药材，确保受热均匀。煎煮时间根据处方要求设定为 20-90分钟，全程自动计时。​

过滤与渣液分离：煎煮完成后，煎药罐底部的过滤装置启动，通过滤网将药渣与药液分离，药液经输送管道进入暂存罐。同时，药渣通过自动排渣装置排出，排渣完成后对过滤装置进行自动清洗，避免堵塞。暂存罐内的液位传感器实时监测药液量，为后续浓缩或灌装工序提供数据支撑。​

浓缩与灌装：对于需浓缩的汤剂，暂存罐内的药液输送至浓缩罐，浓缩罐通过真空减压加热方式去除多余水分，温度传感器监测浓缩温度，密度传感器实时检测药液密度，达到设定值后停止浓缩。浓缩后的药液或直接煎煮后的药液输送至灌装设备，灌装设备根据设定剂量进行自动灌装，同时完成封口、日期打印等操作。​

成品检测与分拣：灌装后的中药汤剂经重量检测传感器检测灌装剂量是否合格，不合格产品被自动剔除；合格产品通过视觉检测系统检查封口质量与标签信息，最终分拣至成品输送线，进入后续灭菌、包装环节。​

IO应用方式​

针对全自动中药煎药机生产线的工艺特点与控制需求，MR30分布式 IO 具体应用方式如下：​

在信号采集层面，MR30 分布式 IO 的数字量输入模块主要对接各类开关量信号，如药材上料到位接近开关、煎药罐门开关行程开关、排渣装置动作限位开关、灌装封口完成光电传感器等，实时反馈设备动作状态与物料位置；模拟量输入模块则重点采集工艺关键参数，通过铂电阻温度传感器采集煎药罐、浓缩罐内温度，通过扩散硅压力传感器采集煎药罐内压力，通过称重传感器采集药材投料量，通过电容式液位传感器采集罐内液位，通过密度传感器采集药液浓缩密度，将这些连续变化的物理量转换为 4-20mA 标准信号传输至主控制器，实现工艺参数的实时监控。​

在指令执行环节，主控制器根据采集的信号及预设工艺配方，生成控制指令并发送至 MR30 分布式 IO 的输出模块：数字量输出模块控制上料电机、搅拌电机、排渣电机的启停，控制加水电磁阀、排液电磁阀、清洗电磁阀的通断，以及控制报警指示灯、运行指示灯的状态；模拟量输出模块则输出 4-20mA 信号，控制加热装置的功率调节（通过固态继电器实现）、输送泵的转速调节（通过变频器实现）、浓缩罐的真空度调节（通过调节阀实现），确保各工艺参数稳定在设定范围内。​​

应用成效​

MR30 分布式 IO 在全自动中药煎药机生产线中的应用，有效解决了传统控制系统布线复杂、参数控制精度低、维护难度大等问题，取得了显著的技术与经济成效。​

模块化设计便于后期设备升级，当新增煎药罐或调整工序时，仅需新增对应 IO 模块并配置通信参数，无需重新铺设大量电缆；MR30 分布式 IO 的高速数据传输与精准信号处理能力，使煎药关键工艺参数的控制精度显著提升；凭借良好的抗干扰能力与冗余设计，MR30 分布式 IO 有效降低了系统故障发生率；基于 MR30 分布式 IO 采集的全流程数据，结合 HMI 与 MES 系统的智能分析功能，管理人员可实时监控生产进度、设备运行状态及能耗情况，实现煎药配方的一键调用、工艺参数的在线调整及生产数据的自动归档。​
