S7-1200与MR30分布式IO组态过程
一、系统概述

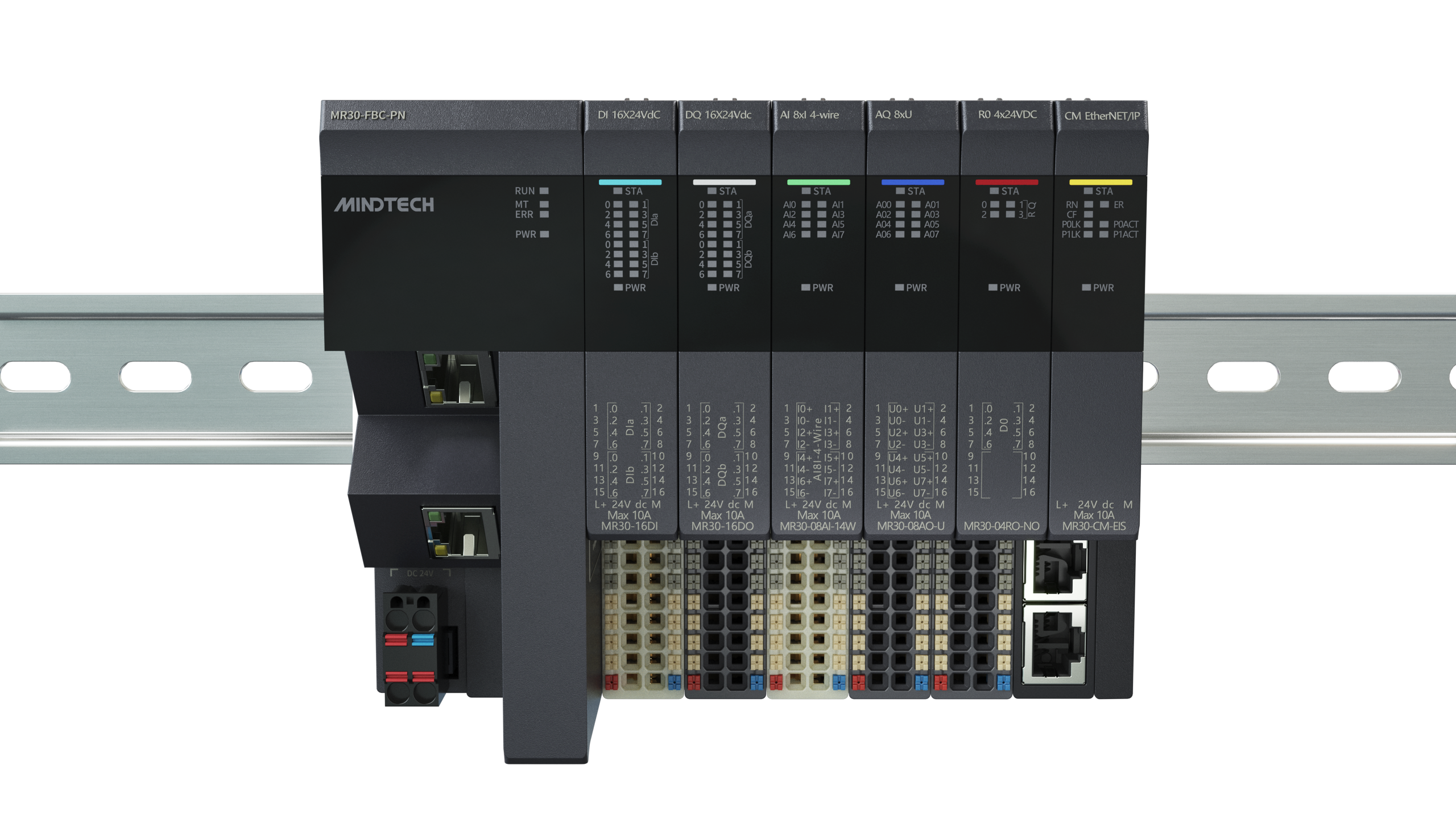

MR30分布式IO是一个高度灵活的可扩展分布式 I/O 系统,MR30-FBC-PN用于通过 PROFINET 总线将过程信号连接到上一级控制器。
二、实验室材料
| 序号 | 名称 | 订货号 | 数量 | 品牌 | 备注 |
| 1 | 耦合器 | MR30-FBC-PN | 1 | 明达 |
 |
| 2 | 开关量输入模块 | MR30-16DI | 1 | 明达 |
 |
| 3 | 开关量输出模块 | MR30-16DO | 1 | 明达 |
 |
| 4 | 模拟量输入模块 | MR30-08AI-I4W | 1 | 明达 |
 |
| 5 | 模拟量输出模块 | MR30-08AI-U | 1 | 明达 |
 |
| 6 | CPU 1511-1 PN | 6ES7511-1AK02-0AB0 | 1 | 西门子 |
 |
| 7 | 开关电源 | NDR-120-24 | 1 | 明纬 |
 |
| 8 | 组态软件 | STEP7 Professional V19 | 1 | 西门子 |
 |
| 9 | GSD文件 | GSDML-V2.42-MICT-PN-20240620 | 1 | 明达 |
三、组态过程

1、组态步骤:
安装MR30-FBC-PN
连接CPU 1511和MR30-FBC-PN
安装GSD文件
在STEP7 Professional V19中组态
接通控制电源
将组态下载到控制器
检查LED指示灯
测试输入输出信号

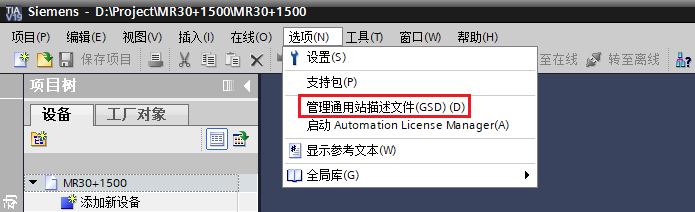

2、在博途中点击选项-管理通用站描述文件(GSD)

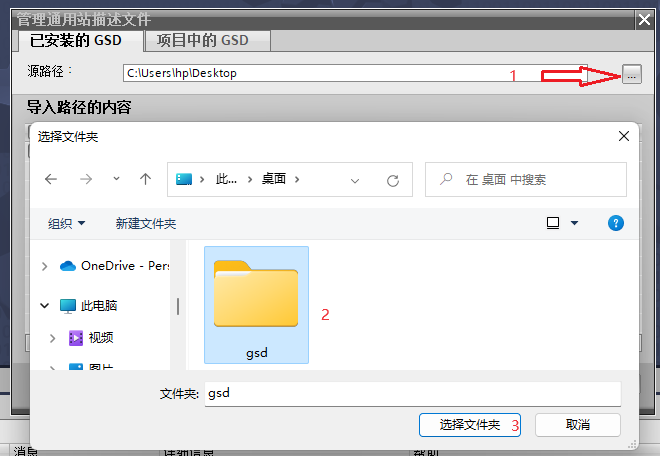

3、点击浏览,找到GSD文件存储目录,选择文件夹

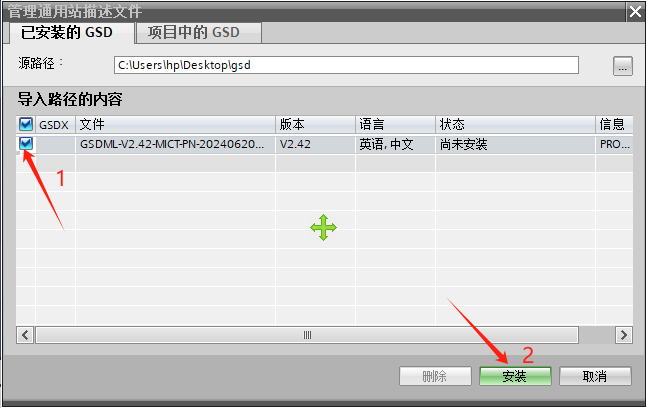

4、选中GSD文件,点击安装

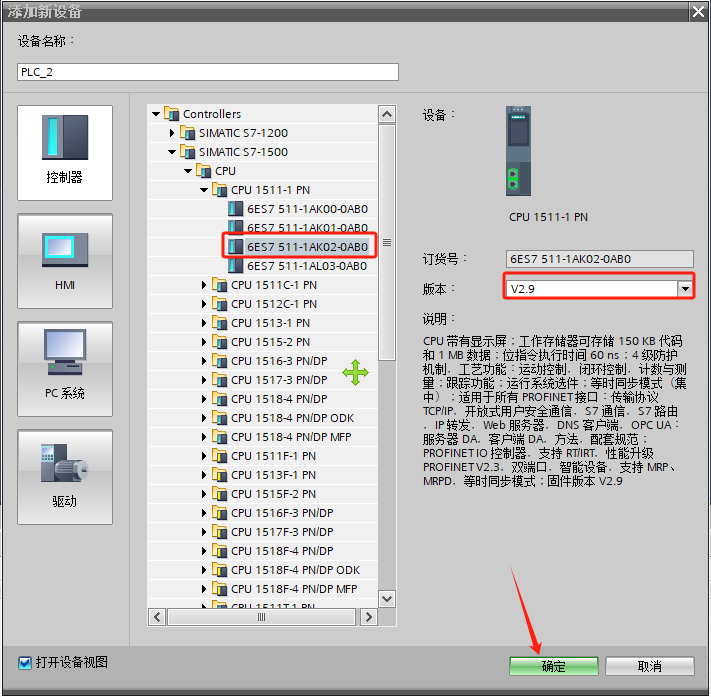

5、打开博途软件,新建项目,点击添加新设备,选中固件版本为2.9的1511CPU,点击确定。

6、将硬件组态界面转至网络视图,在右侧硬件目录里找到MR30的目录,将耦合器拖放至网络视图中,将MR30分配给1511控制器,分别设置1500和耦合器的IP地址,分别为:192.168.1.150、192.168.1.30

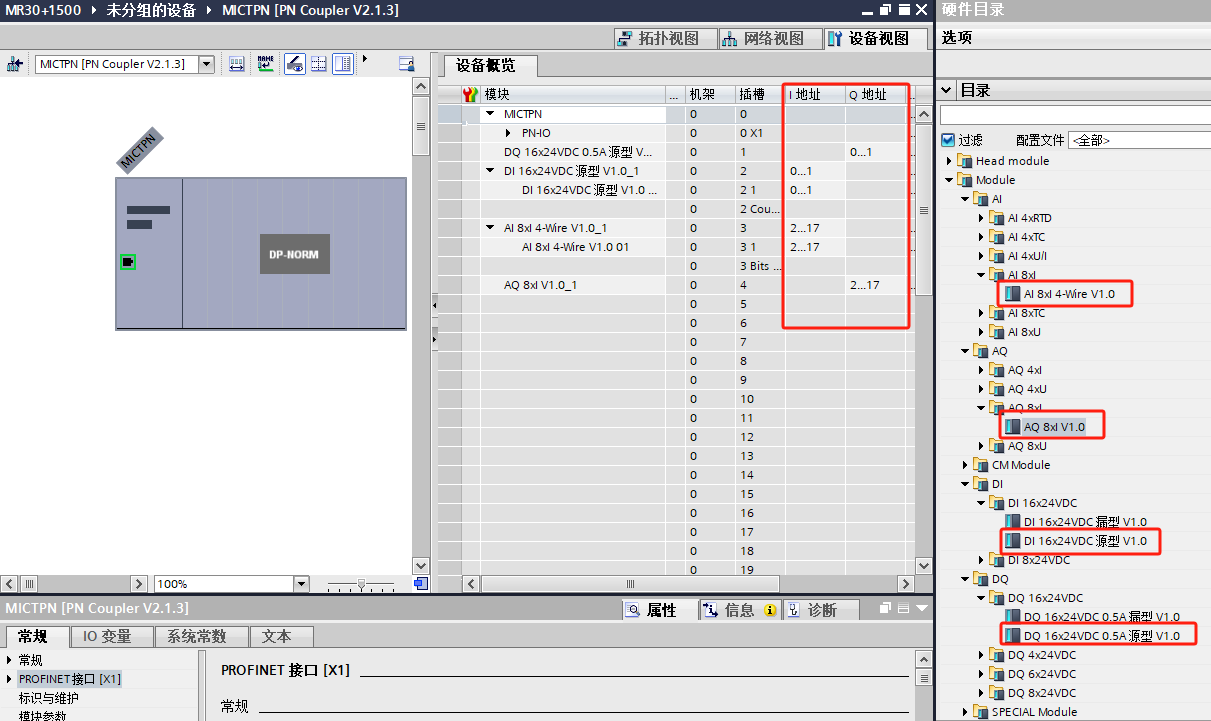

7、双击耦合器进入设备视图,在右侧硬件目录,选择对应的模块,加载到模块列表,在I地址、Q地址处可以修改模块的地址。

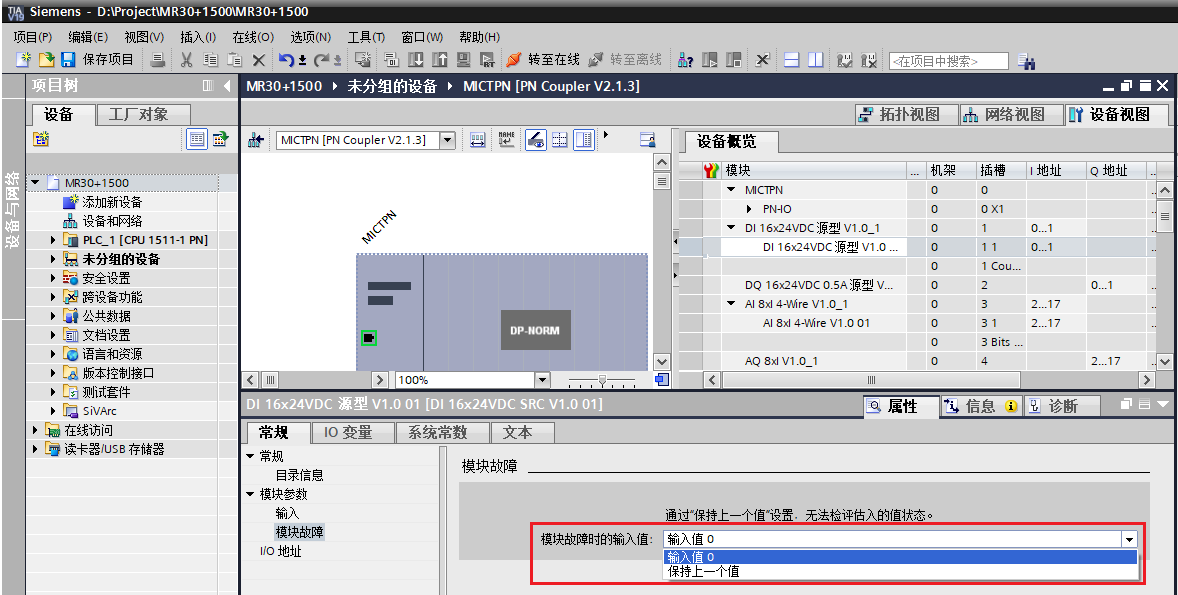

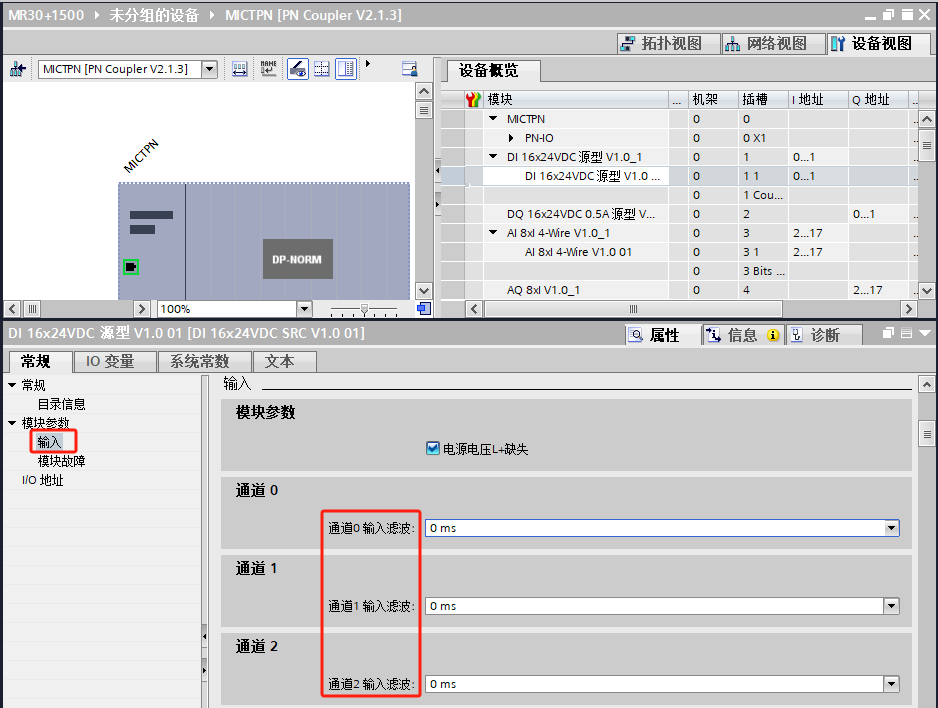

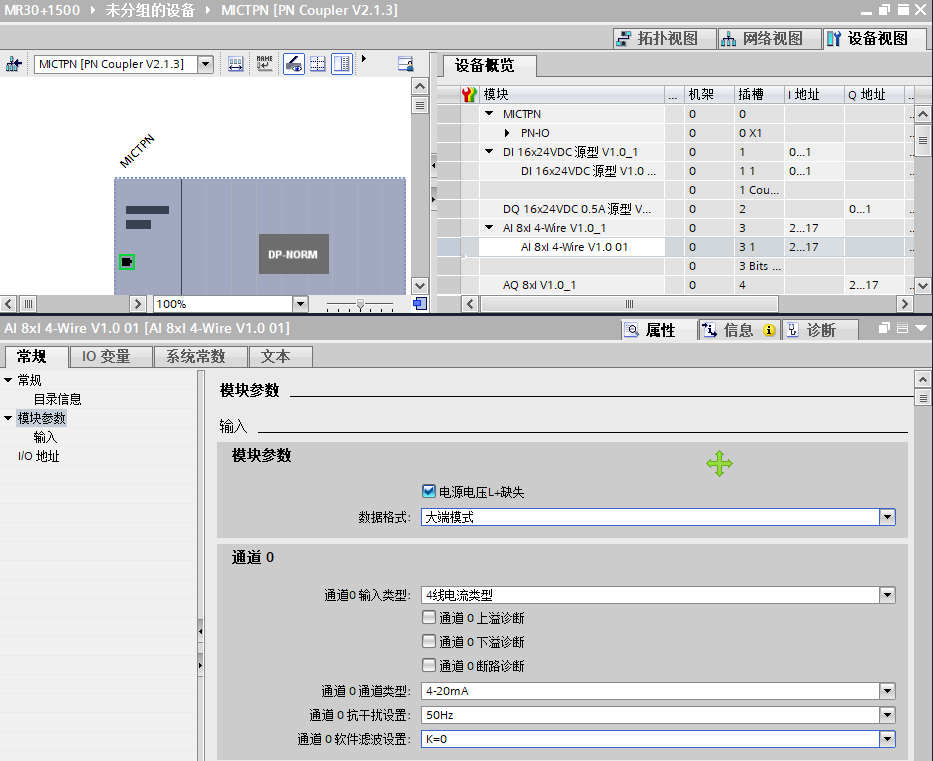

8、所有IO模块诊断中均包含:电源电压L+缺失,开关量输入模块每个通道均可按需设置滤波,也可以设置当模块故障时的输入值:输入值0或保持上一个值,如下两图所示

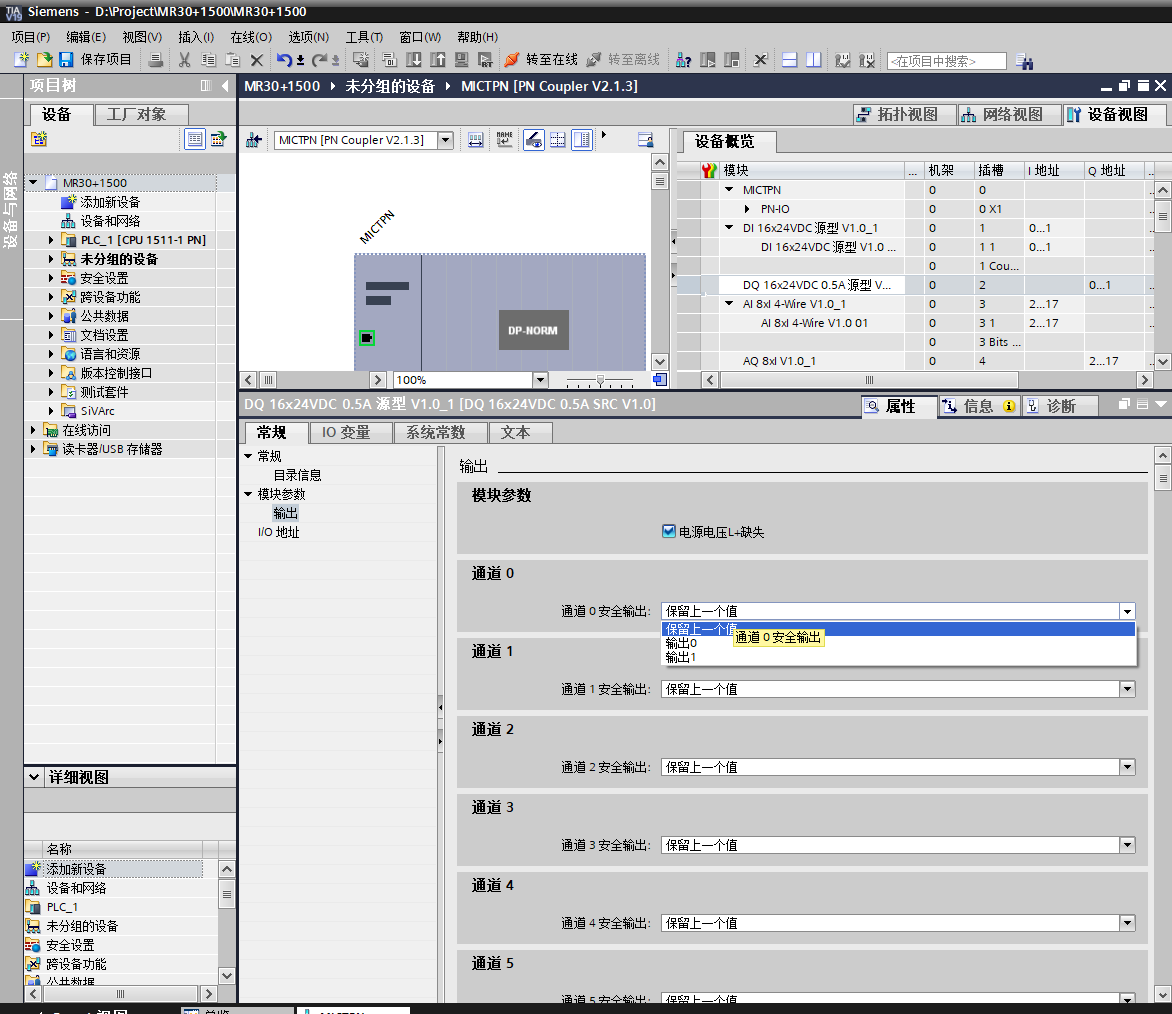

9、开关量输出模块可以组态安全输出,根据需要可组态为:保留上一个值;输出0;输出1

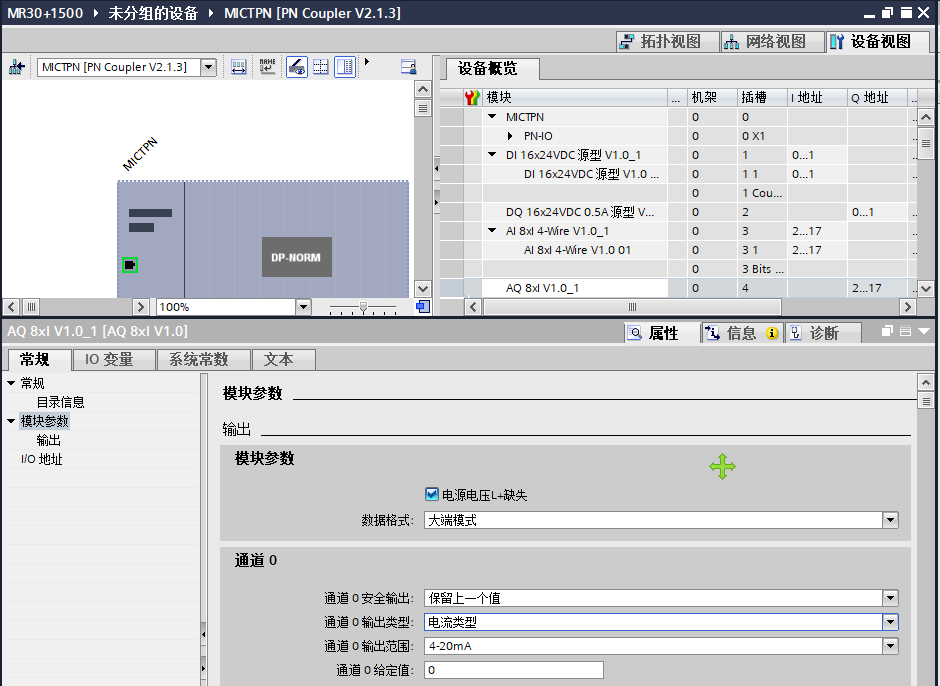

10、模拟量输出入模块块可按需做如下设置 设置输出格式:大端模式、小端模式; 诊断类型:上溢诊断,下溢诊断,断路诊断; 通道类型:0-20mA,4-20mA 抗干扰设置:无,5Hz,10Hz,15 Hz,25 Hz,30 Hz,50 Hz,60 Hz。 滤波设置:K=0 K=4 K=8 K=16

11、模拟量输出模块可以做如下设置,可根据需要进行设置
数据格式:大端模式,小端模式
安全输出:保留上一个值,输出0,输出给定值,当选择输出给定值时,需要在相应通道的给定值里填写相应的数值。
输出范围:0-20mA,4-20mA
输出类型:禁用,电流类型

四、组态测试

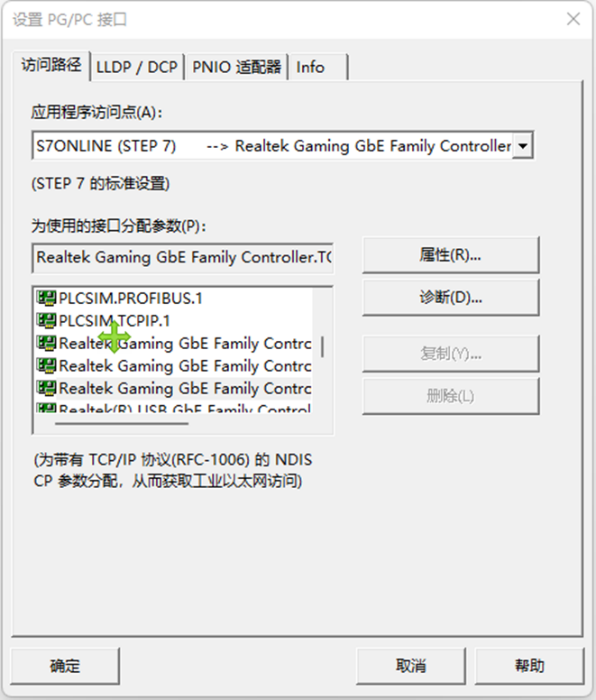

1、制面板,查看方式选择:小图标,选择设置PG/PC接口,选择相对应的网卡

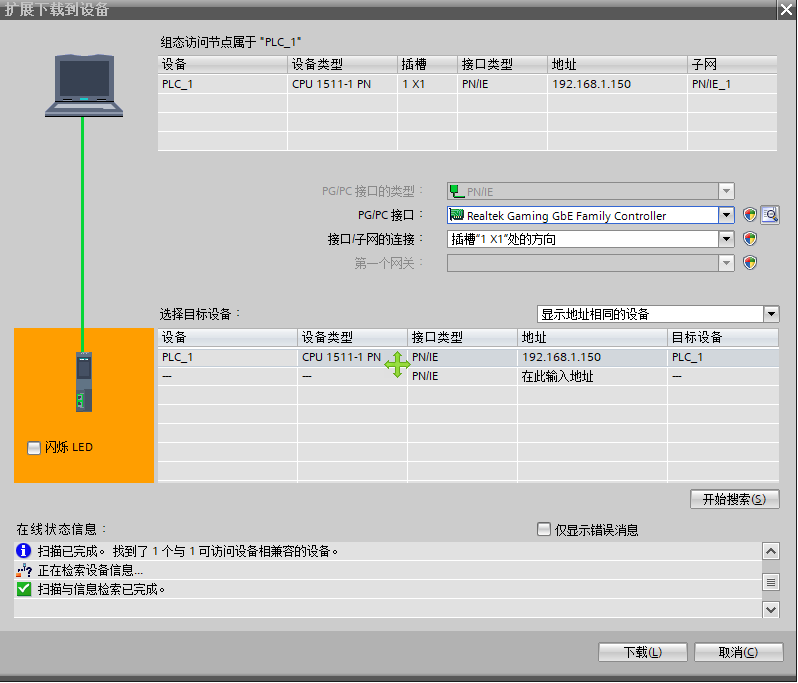

2、点击下载程序

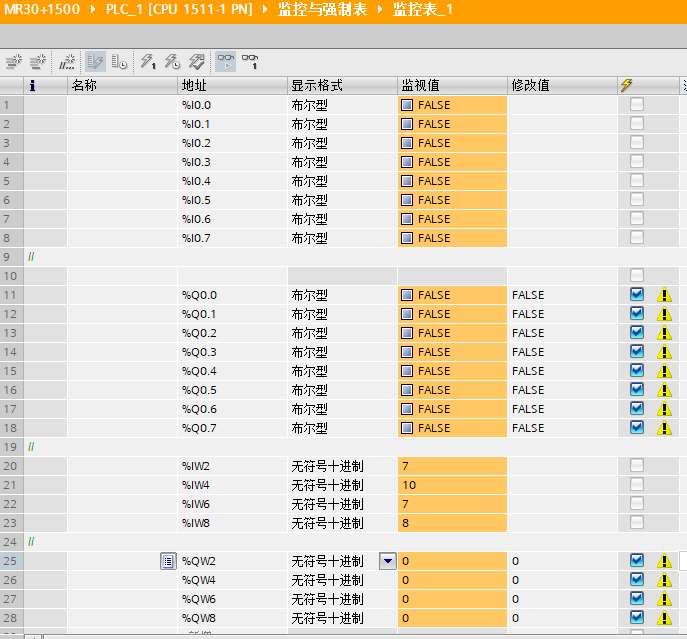

3、点击监控与强制列表,添加新监控表,如下图所示,此处我们监控地址为: I0.0~I0.7,Q0.0~Q0.7 IW2~IW8,QW2~QW8

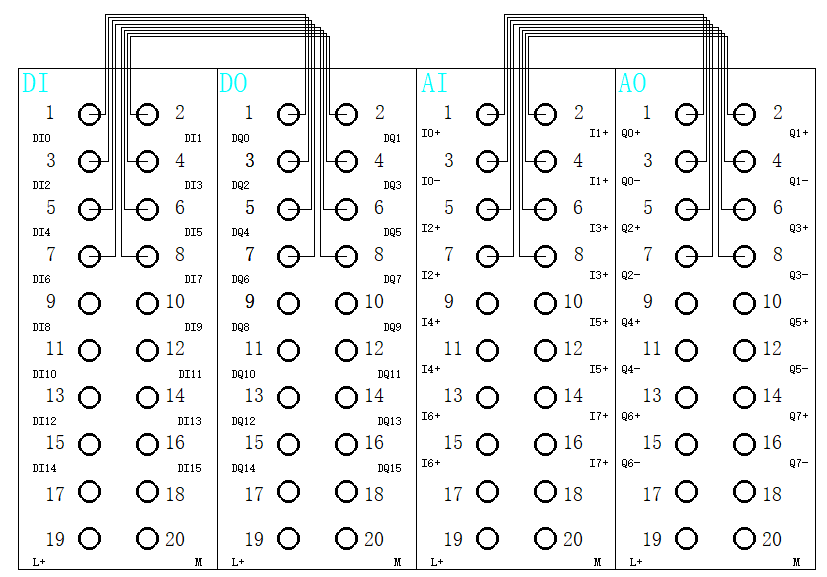

接线图如下,我们把Q0.0~Q0.7与I0.0~I0.7通道对应接线
QW2~QW8与IW2~IW8通道对应接线

我们只需要对Q0.0~Q0.7与QW2~QW8给定相应的值,通过I0.0~I0.7与IW2~IW8观察状态值,如果输入值与输出值对应,则测试正常。
