半导体硅片是集成电路、功率器件、光伏芯片等产品的核心基底，硅片切割、湿法清洗作为半导体前段制造的关键精密工序，直接决定硅片平整度、洁净度与成品良率。

明达智控聚焦半导体精密制造痛点，依托MR30高性能分布式IO与MBox20边缘计算网关，打造适配硅片切割清洗全流程的自动化控制+数据采集一体化方案，兼容欧姆龙PLC控制系统，基于EtherCAT高速总线实现高精度实时控制、全点位信号采集与生产数据透明化，为半导体精密产线国产化智能化升级提供坚实支撑。

工艺概述

半导体硅片切割清洗是硅棒成型至硅片良品出货的核心工艺流程，各工序紧密衔接、参数闭环管控，任一环节偏差都会影响最终产品品质，主要工艺如下：

切片：将整根硅棒固定定位，通过金刚石高速砂轮完成硅棒分段切断、薄片切割；

脱胶：去除切割过程中固定硅棒的粘结胶，通过恒温药液浸泡、喷淋清洗；

蚀刻：通过专用蚀刻液对硅片边缘、表面损伤层进行化学修整，去除切割产生的微裂纹与表层杂质；

RCA标准清洗：半导体核心精密清洗工艺，通过SC-1碱性清洗、SC-2酸性清洗多槽分步处理，彻底去除硅片表面有机物、颗粒粉尘、金属离子；

干燥：采用氮气吹扫+离心甩干相结合的方式，清除硅片表面水渍，杜绝二次污染；

检测：通过光学检测设备自动检测硅片厚度、平整度、洁净度、边缘完整性，筛选良品与不良品，同步记录批次生产数据。

行业痛点

模拟量采集精度高：硅片加工的张力、进给位移、药液温度、流体流量、槽体液位均为微量模拟信号，毫伏级信号波动就会引发硅片崩边、厚度不均、清洗过度、表面残留等品质问题。

现场电磁干扰强：产线切割主轴伺服、冷却液变频泵、化学液输送变频器、加热模块持续产生高频电磁干扰，极易出现信号跳变、点位误触发、总线断连等故障。

多设备高速同步控制难：整条产线涵盖切断、切片、脱胶、蚀刻、RCA清洗、干燥、检测等联动工序，传统总线延迟高、同步性差，易出现动作错位，造成硅片碰撞、碎片、工艺参数失控等问题。

设备数据碎片化，生产过程无法追溯：产线传感器、泵阀、机械手、温控设备品类繁杂，传统方案仅能实现基础设备控制，无法统一采集全流程工艺数据与设备状态，无法实现生产透明化与品质全链路追溯。

明达解决方案

某企业硅片切割清洗生产线采用欧姆龙 PLC + 明达 MR30 系列高性能分布式 I/O + MBox20边缘计算网关的整体方案，通过 EtherCAT 总线实现高速协同控制，覆盖切断、切片、脱胶、蚀刻、RCA 清洗、干燥、检测生产全流程。

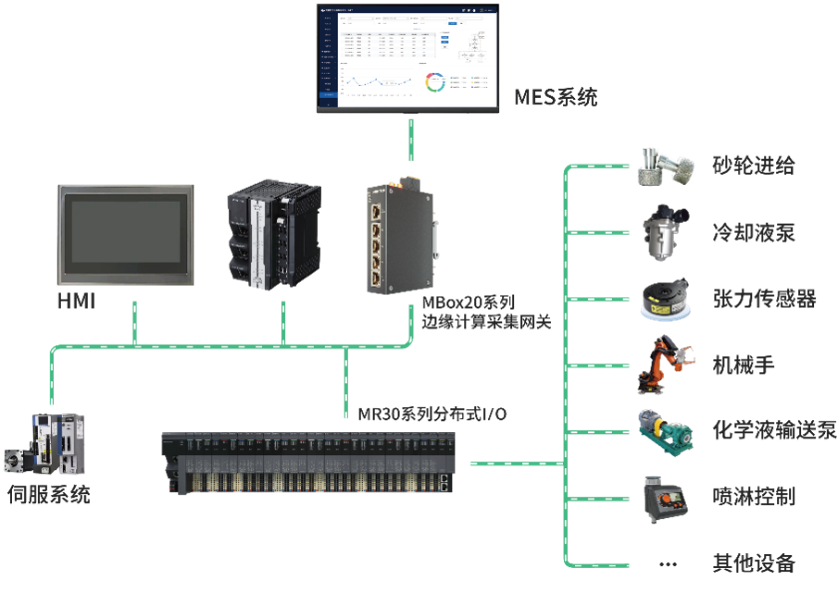

网络架构

方案选用欧姆龙 系列 PLC 作为主控制器，基于EtherCAT高速实时总线搭建毫秒级协同控制网络，MR30分布式IO按工位就近部署，通过数字量输入、模拟量输入、数字量输出、模拟量输出等模块精准匹配现场设备信号，实现全点位精细化采集与闭环控制。

MBox20边缘计算网关实时汇聚MR30分布式IO采集的全点位设备状态、工艺参数、运行数据、故障信息，同时对接欧姆龙PLC控制系统，打通OT控制层与IT管理层壁垒，将全量数据实时上传至工厂MES系统。

信号采集精准可靠：

MR30-16DI 数字量输入模块全程采集产线各类开关量、状态量信号，如采集切割工位信号、传动与机械手信号、清洗槽体信号，以及化学液输送泵、冷却液泵、喷淋泵运行反馈信号等辅助设备信号，实时反馈设备运行工况、工位状态与故障信息。

MR30-08AI-I4W模拟量输入模块主要采集切割精密参数、流体工艺参数等模拟数值，保障精密工艺参数实时精准上传。

MR30-04AI-RTD热电阻模块采集脱胶槽、蚀刻槽、RCA清洗各槽体温度模拟量，并对温度实时反馈。

现场执行稳定高效：

MR30-16DO 数字量输出模块输出控制切割工位、流体泵阀、机械手与传动等，精准执行全工序开关量动作控制。

MR30-08AO-I 模拟量输出模块精准调节切割精度，调控流体参数，实现温度闭环控制。

MBox20边缘计算网关作为产线数据中枢，实时汇聚MR30分布式IO采集的全点位设备状态、工艺参数、运行数据、故障信息，同时对接欧姆龙PLC控制系统，完成数据清洗、去重、预处理、断点续传。

应用价值

该方案落地运行后，彻底解决该企业硅片切割清洗产线精度不足、稳定性差、同步性弱、数据不透明等痛点，实现工艺提质、设备提效、管理升级多维价值。

依托MR30高精度模拟量采集，切割张力、进给位移、主轴转速实现实时闭环微调，多设备同步误差控制在毫秒级，彻底解决硅片崩边、厚度不均、翘曲等问题，硅片切割良品精度一致性大幅提升。AI模块实时采集槽体温度、药液流量、喷淋压力，搭配AO模块精准调控加热功率、泵体转速，实现蚀刻、RCA清洗工序温度、流体参数恒定可控，彻底杜绝批次间工艺偏差，硅片表面洁净度达标率大幅提升，清洗不良问题基本清零。

通过MBox20网关实现设备远程监控、故障预警，有效减少设备突发故障，降低非计划停机时长，设备运维效率提升60%以上。打通设备层与MES系统数据链路，全流程数据上云，生产管控透明可追溯，实现单批次硅片全生命周期溯源，满足半导体行业高标准品质管控与合规审核要求。
